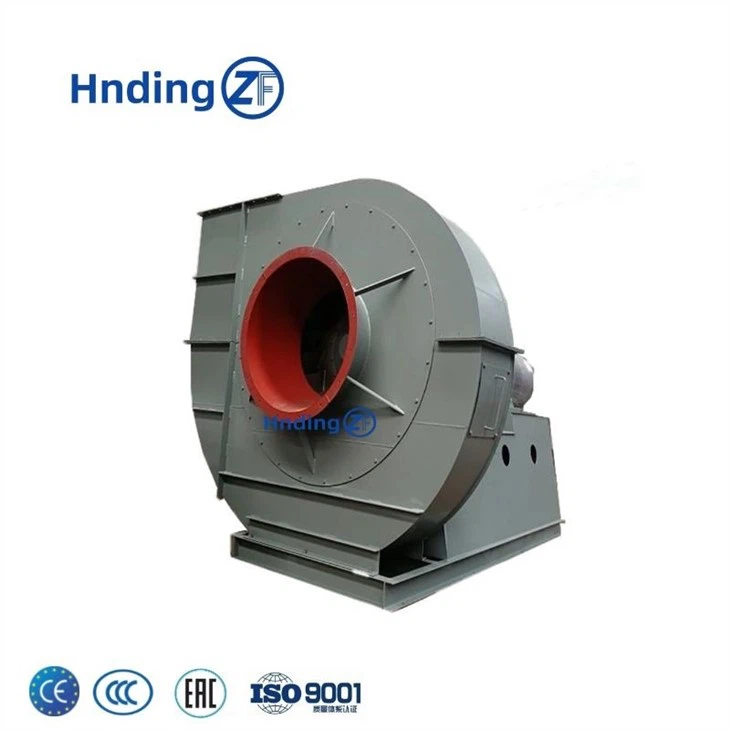

G4-68, Y4-68 typ Centrifugalventilation och inducerad dragfläkt

Produktbeskrivning

G4-68, Y4-68 typ centrifugalventilation och inducerad dragfläkt:

Använd G4-68, Y4-68 centrifugalventilerande och inducerade dragfläktar är lämpliga för att ventilera och inducera drag för ångpannor under 230t/h i värmekraftverk. I avsaknad av andra speciella krav kan G4-68-typen även användas för allmän ventilation av gruvventilatorer.
Mediet som transporteras av ventilatorn är luft, och den maximala temperaturen får inte överstiga 80 grader; mediet som transporteras av den inducerade dragfläkten är rökgas och den maximala temperaturen får inte överstiga 250 grader . Före den inducerade dragfläkten måste en dammavskiljningsanordning med en dammavskiljningseffektivitet på minst 85 procent installeras för att minska dammhalten i rökgasen som kommer in i fläkten och öka fläktens livslängd.
form

Både fläkten och den inducerade dragfläkten är gjorda av enkelsug, och fläkten kan göras i två former höger- eller vänsterrotationer.
Strukturella egenskaper

Fläkten består huvudsakligen av ett pumphjul, hölje, luftintag, reglerdörr och transmissionsdel.
(1) Fläkthjulet är svetsat av 12 bakåtlutande blad, med en bågformad hjulkåpa och en platt hjulskiva. Tack vare användningen av vingformade blad garanteras fläktens höga effektivitet, låga ljud och höga styrka. Fläkthjulet korrigeras av statisk och dynamisk balans, och det går smidigt.
(2) Chassi Höljet är en spiralkropp svetsad med vanliga stålplåtar.
(3) Luftintaget är en konvergent och strömlinjeformad övergripande struktur, fixerad på inloppssidan av höljet med bultar.
(4) Justeringsdörr Enheten som används för att justera fläktens flöde består av kronbladsformade blad, som är installerade axiellt framför luftintaget.
(5) Sändningsgrupp Sändningsläget är D-typ. Den består av en huvudaxel, lagerlåda, koppling och så vidare. Huvudaxeln är gjord av högkvalitativt stål. Det vattenkylda inbyggda lagerhuset är anpassat för rullager



Produktparametrar





Modell nr	GY4-68 8D~16D
Använda sig av	Inomhusventilation i allmänna fabriker
Spänning	380V/400V/415V/440V/450V/660V/1140V
Färg	Blå/röd/vit/grå/gul/anpassad
Tillämpningsindustrier	Stålverk/textil, kemi, smältning, petroleum, ugn, etc
Specifikation	Kan tillhandahålla enligt kundernas krav
Varumärke	Zhi Feng
Kraft	18,5~160KW
Roterande hastighet	1450~580rpm
Totalt tryck	2177~677Pa
Luftflöde	16985~92922 M3/H
Paket	Trälåda/stålram
Temperaturbeständighet	-40~350 grader
Material	SS304, SS316 och Q235
Frekvens	50Hz/60Hz
Impeller typ	Bakåt/framåt/radialt blad
Service efter försäljning	Fältinstallation, driftsättning och utbildning
Effektivitet( procent)	Över 90 procent
Exporteras till	90 länder
Garanti	18 månader



Detaljerade foton





Certifieringar





Förpackning & Frakt



1) Utrustningen är utrustad med ett antal skyltar såsom produktnamnskylt, rotationsriktningsskylt, vindriktningsskylt, jordningsskylt, lyftskylt, säkerhetsvarningar och så vidare.
2) Produktens namnskylt innehåller huvudsakligen innehållet i utrustningen: huvudsakliga tekniska parametrar (flöde, tryck, motoreffekt, varv per minut), produktnummer, tillverkningsdatum och så vidare, vilket är bekvämt för användare att kontrollera när som helst
3) Liten utrustning antar typen av exportträförpackning och stor utrustning, och stålramen transporterar stor lasttransport.
4) All utrustning är vattentät och regntät.






företagsprofil

Zibo Hengding Fan Co., Ltd. ligger i industriparken, Beijiao Town, Zhoucun District, Zibo City, Shandong-provinsen, Kina. Företaget täcker en yta på 12,000 kvadratmeter och en byggyta på 8,000 kvadratmeter. Företaget har totala tillgångar på 27 miljoner RMB och 186 anställda, 46 ingenjörer och tekniker. Det har klarat ISO9001 kvalitetsledningssystemcertifiering och har upprätthållit långsiktiga tekniska samarbetsrelationer med många högskolor och universitet, såsom Xi'an Jiaotong University, Tianjin Nankai University, och så vidare. Nu har det utvecklats till ett modernt tillverkningsföretag för ventilationsutrustning med förstklassig test- och produktionsutrustning, högkvalitativa och utmärkta produktionsformar, stark vetenskaplig forsknings- och utvecklingsstyrka, ett strikt kvalitetsledningssystem och gradvis fulländad utveckling. Företaget har 15 års produktionserfarenhet, med en årlig produktion på 5,000 uppsättningar av ventilatorer







Våra fördelar



Strikta kvalitetsstandarder, precisionsbearbetning och andra reservdelar och design upprätthåller produktstabilitet, strikt utvalda leverantörer av produktdelar och perfekt eftermarknadsservicesystem för att låta kunderna njuta av en ny upplevelse

Vårt företag har introducerat de senaste forskningsresultaten från den kinesiska vetenskapsakademin, C4-II vridna blad med ternära flödesvingar, som har hög aerodynamisk effektivitet.
Ytan på ventilatorns impellerblad är besprutad med avancerat superresistent (CN) metallmaterial för att bilda ett slitstarkt, korrosionsskyddande lager på bladets yta. Slitstyrkan på bladets yta är 10 till 50 gånger högre än för det vanliga kolstålmaterialet, vilket förlänger bladets livslängd kraftigt.



Kvalitetssäkringsåtgärder:

Inom långsiktig produktionsledning har vårt företag bildat en uppsättning standardiserade processkontrollåtgärder och kontrollpunkter, som kan förse användare med högkvalitativa produkter i alla riktningar. Vårt företag har ett gott rykte och är ett företag som användarna absolut kan lita på.

Vårt företag har erhållit IS09001-certifieringen från International Organization for Standardization (se Företagskvalifikationsmaterial för detaljer). Vi standardiserar strikt driftprocessen och kontrollpunkterna för produkttillverkningen



Eftermarknadsservice



När köparens utrustning är installerad ansvarar vårt företag för installationsvägledning på plats, personalutbildning och idrifttagning av provkörning. De separat inköpta fläkttillbehören kan användas för telefonanslutningsvägledning och felsökning

Vårt företag garanterar att den strukturella säkerheten, aerodynamiska prestanda, körljud och utseende, kvalitet på de medföljande fläktarna kan kontrolleras och accepteras av relevanta avdelningar.

Kvalitetssäkringsperioden för den levererade ventilatorutrustningen, med undantag för särskilda bestämmelser, är 18 månader från det slutliga mottagandet av ventilatorn.



FAQ



F. Vilken information ska jag ge när jag frågar?

A: Fläktnamn/modell, KW, Lufttryck, Flödeshastighet Luftvolym och temperatur

F. Vilken är din garanti?
S. Vår garanti är 18 månader efter mottagandet av fläktarna. Byt ut de skadade delarna kostnadsfritt under garantiperioden. Ut garantiperioden, för att tillhandahålla snabba, högkvalitativa tekniska tjänster och priseftergifter reservdelar för att säkerställa.
kontinuerlig säker och högkvalitativ drift av utrustningen.

F. Hur kontrollerar din fabrik produktkvaliteten?
S. Vi har en kvalitetskontrollavdelning. Alla fläktar går mer än 3 timmar innan leverans för att testa kvaliteten. Om det finns ett kvalitetsproblem kommer vi att ta fram ett nytt.

F. Vilka är dina betalningsvillkor?
A. TT 40 procent SOM FÖRUTSBETALNING OCH TT 60 procent EFTER KONTROLL INNAN FRAKT.
B. 100 procent OÅTERÅTERBARLIG L/C VID STGHT.

F. Vilka produkter tillverkar du?
A. Centrifugalfläkt, tunnelfläkt, axialfläkt, jetfläkt, gruvfläkt, avgasfläkt, korrosionsfläkt, högtrycksfläkt, explosionssäker fläkt, fläkttillbehör, etc. Välkommen att kontakta oss för mer information.

F. Var är din fabrik? Kan jag besöka din fabrik?
A. Zibo Hengding Fan Co., Ltd. är beläget i industriparken, Beijiao Town, Zhoucun District, Zibo City, Shandong-provinsen, Kina.

F. Hur lång tid tar det att skicka efter beställningen?
S. 10-15 dagar om du behöver det brådskande kan vi diskutera det för kortare tid.

F. Är produkten anpassningsbar?
S. Olika typer kan anpassas.
