Vilka är de vanliga inlopps- och utloppskonfigurationerna av en centrifugalfläkt?

Som en betrodd Centrifugal -fläktleverantör har jag bevittnat första hand de olika applikationer och kritiska roller som dessa fans spelar i olika branscher. Centrifugalfläktar är viktiga för luftrörelse, ventilation och avgassystem, och deras prestanda påverkas avsevärt av inlopps- och utloppskonfigurationerna. I det här blogginlägget kommer jag att fördjupa de vanliga inlopps- och utloppskonfigurationerna för centrifugalfläktar, belysa deras funktioner, fördelar och typiska applikationer.

Vanliga inloppskonfigurationer

Enkel inlopp (SI)

Den enda inloppskonfigurationen är en av de mest enkla och mest använda mönster. I en enda inloppscentrifugalfläkt kommer luft in i fläkten genom en enda öppning på ena sidan av pumphjulet. Denna design är enkel, kostnad - effektiv och lämplig för många allmän ventilation och lufthanteringsapplikationer.

Pumphjulet i en enda inloppsfläkt roterar, vilket skapar ett lågt tryckområde vid inloppet. Luft dras sedan in i fläkten, accelereras av impellerbladen och släpps vid ett högre tryck genom utloppet. Enstaka inloppsfläktar används ofta i HVAC -system, små industriella ventilationsinställningar och bostadsluftscirkulationsapplikationer.

En av de viktigaste fördelarna med enstaka inloppsfans är deras kompakta storlek. De är relativt enkla att installera och kan integreras i befintliga system med minimala modifieringar. Men deras lufthanteringskapacitet är begränsad jämfört med vissa andra konfigurationer, eftersom de bara drar luft från ena sidan.

Dubbel inlopp (DI)

Dubbel inloppscentrifugalfläktar, som namnet antyder, har två inlopp, en på varje sida av pumphjulet. Denna design gör det möjligt för fläkten att dra luft från båda sidor samtidigt, vilket avsevärt ökar luften - hanteringskapaciteten jämfört med enstaka inloppsfläktar.

Pumphjulet i en dubbel inloppsfläkt är utformad för att hantera det ökade luftflödet. De två luftströmmarna kombineras i fläkten och släpps sedan ut genom utloppet. Dubbla inloppsfläktar används ofta i stora HVAC -system, industriella processer som kräver luftrörelse med hög volym och i applikationer där utrymmet är begränsat men högt luftflöde är viktigt.

Den största fördelen med dubbla inloppsfläktar är deras höga luftflödeskapacitet. De kan flytta stora volymer luft med relativt låg effektförbrukning, vilket gör dem energi - effektiva för höga efterfrågan. De är emellertid mer komplexa och dyra att tillverka och installera jämfört med enstaka inloppsfläktar.

Vanliga utloppskonfigurationer

Radialuttag

Ett radiellt utloppscentrifugalfläkt släpper ut luft i en riktning vinkelrätt mot pumphjulets axel. Luften accelereras av impellerbladen och går sedan ut fläkten i en radiell riktning. Radiella utloppsfläktar används ofta i applikationer där luften måste riktas horisontellt eller vertikalt, såsom i kanalsystem.

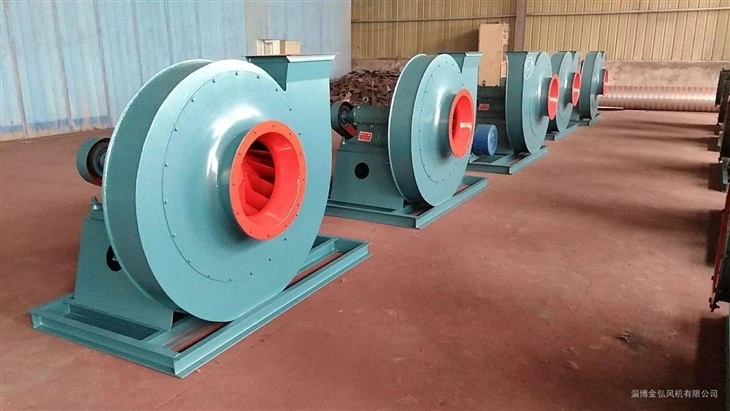

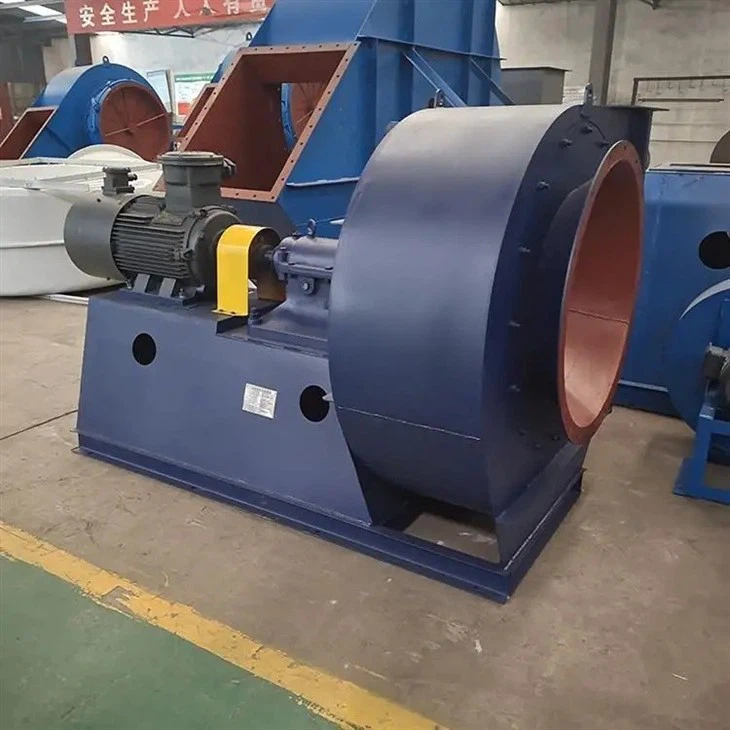

Den radiella utloppsdesignen ger en högtrycksutgång, vilket gör den lämplig för applikationer som kräver att övervinna betydande motstånd, såsom långa kanalkörningar eller system med flera krökningar. Radiella utloppsfläktar används ofta i industriell ventilation, dammuppsamlingssystem och pannans avgaser. Till exempel vårIndustriell panna avgasfläktär utformad med ett radiellt utlopp för att effektivt ta bort avgaser från industriella pannor.

Tangentialuttag

I ett tangentiellt utloppscentrifugalfläkt släpps luften tangentiellt till pumphjulet. Denna design möjliggör ett mer strömlinjeformat luftflöde, som kan vara fördelaktigt i applikationer där lågbuller krävs. Tangential Outlet -fläktar används ofta i VVS -system, luftgardinenheter och vissa typer av industriell utrustning.

Den tangentiella utloppskonfigurationen ger en relativt låg tryckutgång men ett luftflöde med hög volym. Luften släpps ut i en smal, fokuserad ström, som kan vara användbar för applikationer som att rikta luft över ett specifikt område eller genom en smal kanal. VårDammavgaspanna centrifugal fläkt industriell fläktKan konfigureras med ett tangentiellt utlopp för applikationer där ett mer fokuserat luftflöde behövs för dammborttagning.

Axiellt - radiellt utlopp

Axial - Radial Outlet Centrifugal -fläktar kombinerar funktionerna i axiellt och radiellt flöde. Luften kommer inledningsvis in i fläkten i en axiell riktning och ändrar sedan sin riktning till en radiell riktning när den släpps ut. Denna hybriddesign erbjuder en balans mellan högtryck och luftflöde med hög volym.

Axiella - radiella utloppsfläktar används ofta i applikationer där både högtryck och högvolymluftrörelse krävs, till exempel i vissa stora industriella ventilationssystem och kraftverkskyltorn. VårKanad centrifugalfläkt för transport av luft- och dammborttagningsfläktkan utformas med ett axiellt radiellt utlopp för att uppfylla de specifika kraven för att transportera luft och ta bort damm i industriella kanalsystem.

Faktorer som påverkar konfigurationsval

Luftflödeskrav

Den nödvändiga luftflödesvolymen är en avgörande faktor för att bestämma inlopps- och utloppskonfigurationerna. För applikationer som kräver luftrörelse med hög volym är dubbla inloppsfläktar ofta det föredragna valet. Å andra sidan, om luftflödeskraven är relativt låga, kan en enda inloppsfläkt vara tillräcklig.

Tryckkrav

Trycket som fläkten behöver för att generera är en annan viktig övervägning. Applikationer med högkanalens kanalarbete eller system som kräver att luft tvingas genom filter eller andra hinder behöver fläktar med högtryck, såsom de med radiella uttag.

Rymdbegränsningar

Det tillgängliga utrymmet för installation av fläkten kan också påverka konfigurationsvalet. Dubbla inloppsfläktar är i allmänhet större än enstaka inloppsfläktar, så om utrymmet är begränsat kan en enda inloppsfläkt vara ett bättre alternativ. På liknande sätt kan dukningsarbetets layout och det tillgängliga utrymmet för luftutsläpp bestämma den lämpligaste utloppskonfigurationen.

Bulleröverväganden

I applikationer där buller är ett problem, till exempel i bostads- eller kontorsmiljöer, föredras fläktar med tangentiella butiker eller de som är utformade för lågbuller. Dessa konfigurationer kan ge en mer tyst och bekväm arbets- eller livsmiljö.

Slutsats

Sammanfattningsvis spelar inlopps- och utloppskonfigurationerna för centrifugalfläktar en avgörande roll för att bestämma deras prestanda, effektivitet och lämplighet för olika applikationer. Som en centrifugalfläktleverantör förstår vi vikten av att välja rätt konfiguration för att tillgodose våra kunders specifika behov. Oavsett om det är en enda inloppsfläkt för ett litet ventilationssystem eller en dubbel inloppsfläkt för en storskalig industriell applikation, har vi expertis och produktsortiment för att ge den optimala lösningen.

Om du är ute efter ett centrifugalfläkt och behöver hjälp med att välja rätt inlopps- och utloppskonfiguration för ditt projekt, tveka inte att kontakta oss. Vårt team av experter är redo att hjälpa dig att fatta ett informerat beslut och se till att du får det bästa - att utföra fan för dina behov.

Referenser

1. ASHRAE Handbook - HVAC -system och utrustning. American Society of Heat, kyl- och luftkonditioneringsingenjörer.
2. Fan Engineering, 7: e upplagan. Buffalo Forge Company.
3. Industriell ventilation: En manual med rekommenderad praxis. American Conference of Governmental Industrial Hygienists.
